Thyro PX

Avansert strøm kontroller støtter ± 0,5% Driftsoppløsning og belastninger opptil 2900 A

Bygget for krevende termiske applikasjoner, støtter vår høyytende Thyro-PX SCR-strømstyring flere driftsspenninger og kontrollmoduser.

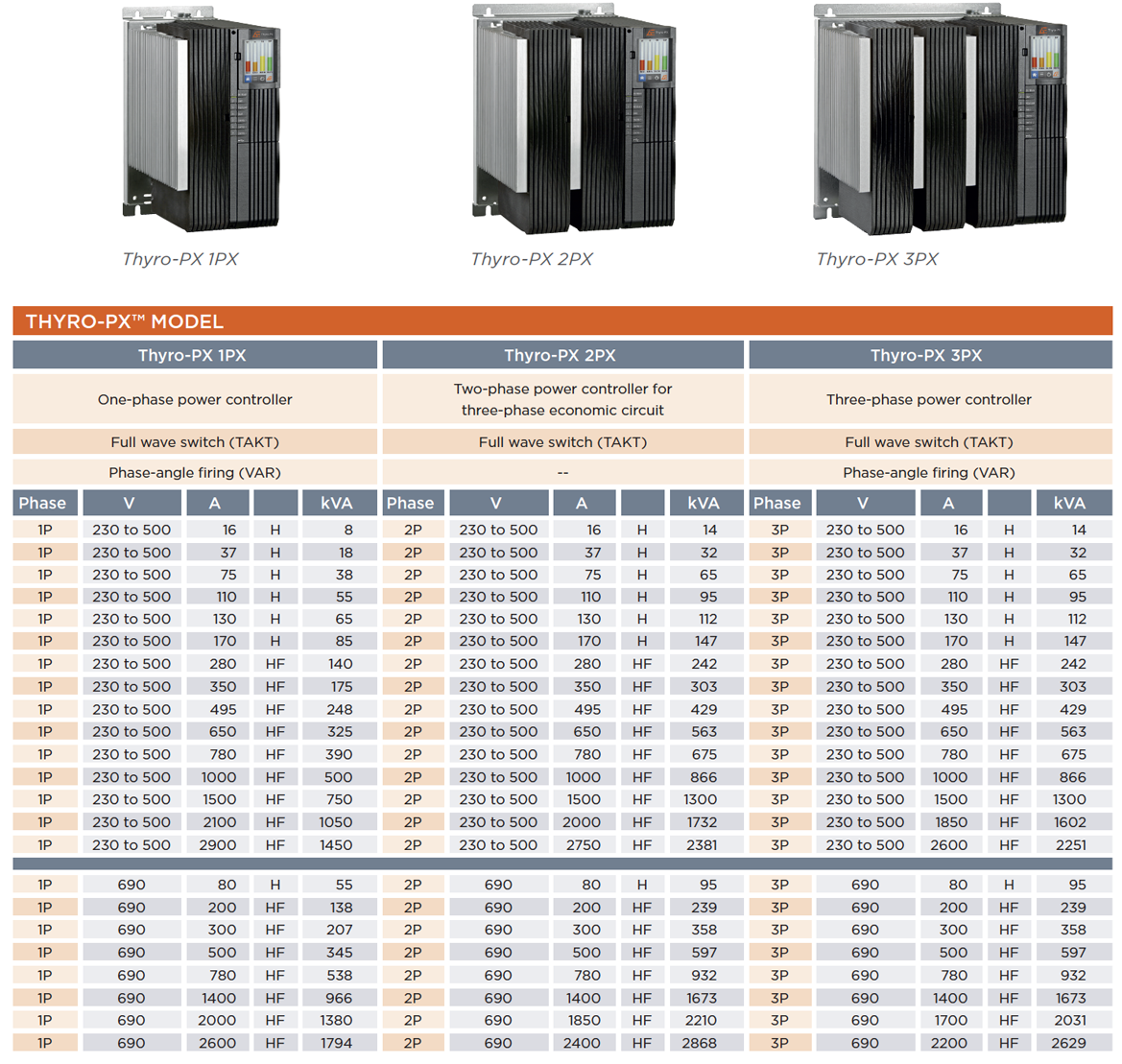

50 års erfaring har resultert Thyro-PX®-serienes design og funksjonalitet. SCR-effektkontrollen er tilgjengelig i enkelt-, dobbelt- og trefasede enheter, støtter spenninger fra 184 til 690 V og 16 til 2900 A, og gir overlegen grensesnitt. Integrer modusene sømløst med en 2,8-tommers, LED Thyro-Touch-skjerm. Og aktivere effektive systemparametere, lasting og lagring (opptil seks prosessparametere) via et innebygd SD-kort. Thyro-PX Power Controller er ideell for transformatoren og motstandsbelastningen for glass, metall og keramikk. Den er optimal for varmeelementer i elektriske ovner.

  • Stor 2,8 i (71,1 mm) LED grafisk skjerm med integrert prosessdatabase og SD-kort
  • Digitale og analoge I/O-alternativer, med integrert minne for feilsøking og energiforbruk
  • Strømbelastningsoptimalisering har dynamisk digital styring og strømovervåking

Dette er de mest avanserte og funksjonsrike tyristorkontrollere i Thyro-familien. Funksjon for innstikkbare I/O-kort og grensesnitt for AnyBus-moduler for feltbus-kommunikasjon. Tilgjengelige protokoller er EtherNet/IP, Profibus DP, Profinet, DeviceNet, Modbus RTU, Modbus TCP og EtherCat. Andre protokoller er tilgjengelig på forespørsel.

All Round tyristorkontroller med utvidet funksjonalitet, for trinnløs regulering av ohmsk last og trafo last. Leveres i utførelse for 1, 2 og 3-fase effektregulering med integrerte halvledersikringer. Valgfri driftsmodus TAKT (pulstog), VAR (innsnittstyring) og QTM (redusert pulstall) eller en kombinasjon av disse. Forberedt for lastoptimering når flere kontrollere jobber sammen.

  • Konfigurering vha. grafisk touch-panel (opsjon) eller med PC-program Thyro-Tool Pro, (opsjon).
  • PC-tilkobling via micro-USB
  • Kommunikasjon mot overordnet kontrollstystem via Any-bus moddul.
  • Status indikasjon i grafisk display.
  • Styresigal: 0/4...20mA eller 0/1...5V. Andre signaler kan tilpasses.
  • Reguleringsprinsipp: U, U2 I, I2 ,P.
  • Overvåking/Melding/Utganger: Lastovervåking, relèutgang, analoge innganger/utganger.
  • H=med halvledersikring. F=med vifte.



Nedlastninger:

Thyro PX Datablad


Thyro PX med VSC teknologi:
VSC = voltage sequence control.

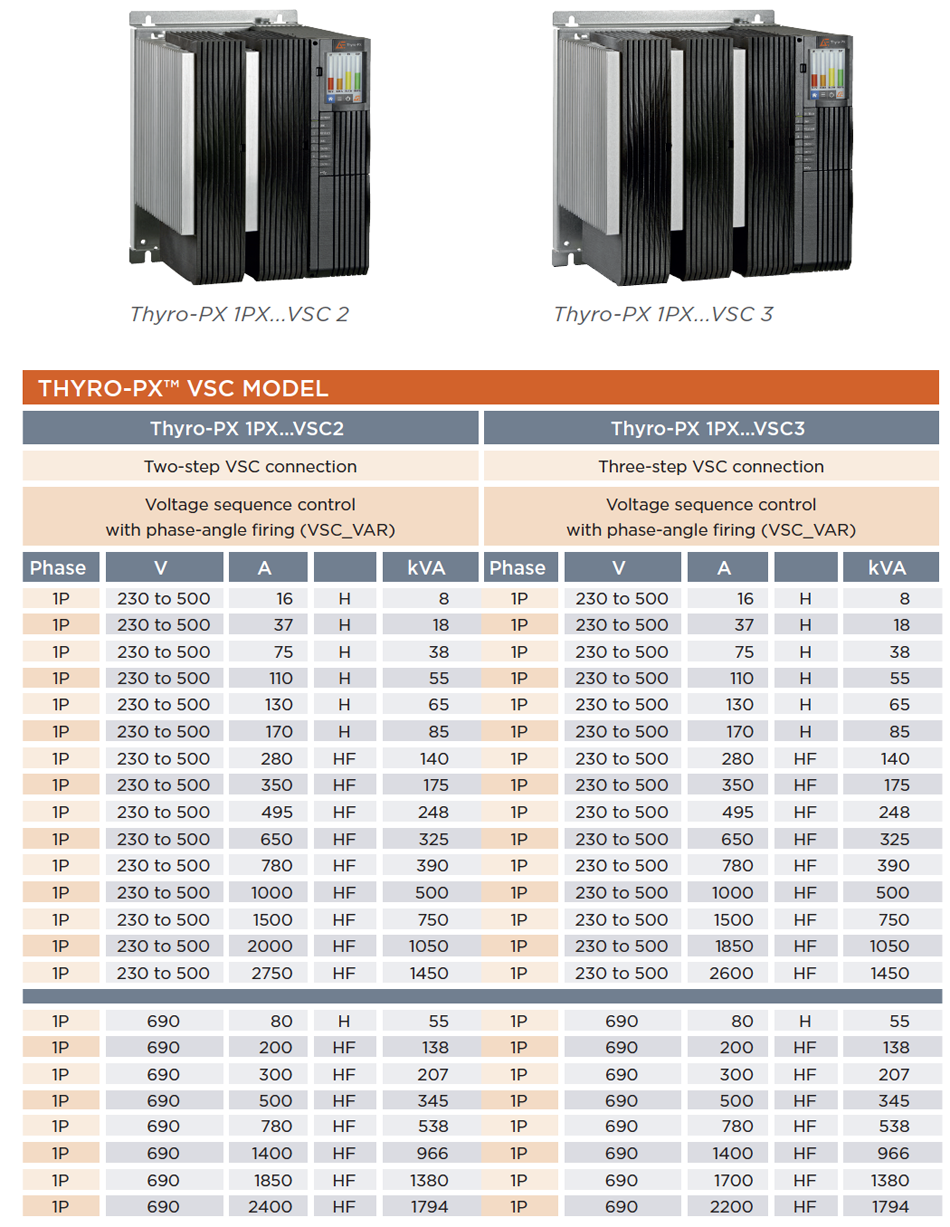

Thyro PX kan fås i en variant med VSC teknologi, der en ekstern trafo. benyttes koblet til Thyro PX VSC regulatoren.

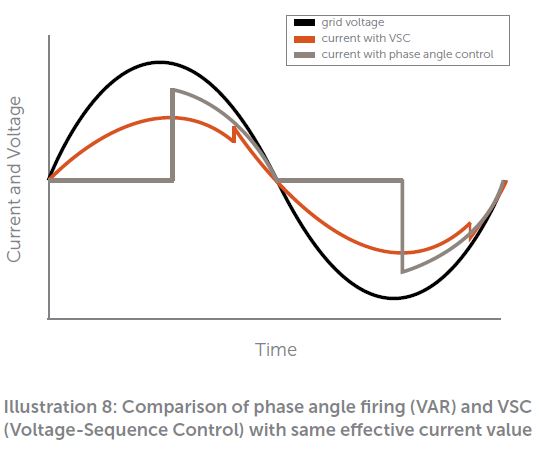

Fordelene med denne metoden er en mye renere sinuskurve sammenliknet med en Thyro PX der faseinnsnitt (phase angle control, phase angle firing) benyttes - noe som gjør at man nesten helt fjerner overharmoniske strømmer / spenninger i nettet. Dette kan være et problem med faseinnsnitt-styring om man eks. har sensitivt utstyr koblet foran Thyro P.

Bruk av VSC teknologi sparer strøm fordi man oppnår:

  • Reduksjon av reaktiv effect
  • forbedring av effect factor (virkningsgrad)
  • Reduksjon av overharmoniske


Kontakt oss for informasjon om hvordan man benytter VSC teknologi hos dere, brosjyre kan lasted ned fra linken under grafen nedenfor.

Nedlastninger:

Thyro PX PDF
